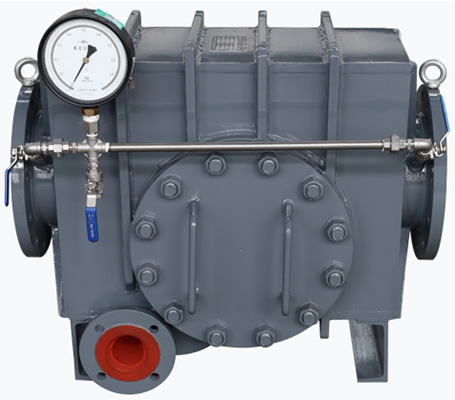

ZC型组合式水除污器主用于管道水循环系统，循环水流经它过滤后仍全部通过，水中杂质被阻拦留下并可按需人工放水排出或人工清除。

　　1. 在矩形壳体(1)内由中间托板(3)分隔成上下两层，上层为清水通道，下层为污水通道。在不同的水通道位置上设置了三种水过滤元件：上过滤板(4)、过滤槽(5)、下过滤板(6)一起同时对输入污水实施过滤，故称之为组合式。

　　2. 这一组合式的根本目的在于获取******化水过滤面积，就有充分的条件增加三种水过滤元件的过滤密度，从而提高水过滤清洁度并同时降低水阻。可达经过滤后的水中杂质≤1.3mm，在额定处理水量工况下水阻为0.002～0.003Mpa≈0.2～0.3m。仅只有现已有各类水除污器相同工况水阻为0.01～0.02Mpa≈1～2m的1/5以下。水中杂质≤1.3mm的水过滤清洁度完全可满足普遍板式热交换器内水通道为2～3mm间隙不易堵塞的畅通需求，以保障其长期不衰的热交换性能。

　　3. 水过滤清洁度高并且水阻低，确实难能可贵，但有效清污更是任何一种水除污器的命门所在。为此本设备设计了两种清污方法：其一采取放水排污，其二采取开盖人工清污。为了方便与有利于放水排污，三种水过滤元件中的上、下过滤板(4)、(6)的过滤平面都向下倾斜，过滤槽(5)为五面过滤体，其四面也都向下倾斜，顶面朝下，所以在清水反向流动时较易带下各过滤网上被阻拦的杂质随水排出。如果万一遇到特殊复杂类型的杂质采取放水排污失效时，另可采取开盖人工清污。只有做到了有效清污万无一失，才能确保本设备的长期有效使用。

　　4. 共用一只1.6Mpa，0.25级精密压力表分别检测进出水两端的压差，打开一端压力表导管阀门，关闭另一端就显示这一端的水压，所测进口压减去出口压为两端压差，即水阻损失。当此阻损达到约0.015Mpa时务必放水排污减阻。其操作程序应首先关停循环水泵，再关闭进水口阀门，开启补水泵向出水口后管道中注水，立即打开排污口(9)后的排污阀放水排污2～3次共约2～3分钟，待恢复运行后再行检测压差是否下降确认排污是否奏效。

　　5. 若内部遇有特殊类杂质导致上述放水排污方法不奏效时，则需停运循环水泵与补水泵，关闭严两端进出口阀门，打开排污口基本放尽壳体内存水再打开仓盖(8)实施人工清污。

　　6. 打开仓盖(8)后进行人工清污时若发现内部三种水过滤元件，或其它尚存损坏，可取出维修或更换。

　　7. 还可打开天窗盖(顶部)用软管通入自来水反冲三种过滤元件反面，可使网面干净如初，不留任何死角。

　　8. 建议每年正式运行前或新建与新改管网的第一次冷水试循环时，在来回20km以内的一次管网或来回6km以内的二次管网通过冷水循环24或8小时后按上检测压差，若压差超值即实施以上放水排污或人工清污作业。若按此在试运行第一天后就清污，定当保障全季的平安运行。

　　性能标准

　　1. 额定处理水量：40～11500m3/h;

　　2. 额定处理水量工况下进出口水阻：0.002～0.003Mpa≈0.2～0.3m;

　　3. 经过滤后的水中垃圾尺寸：≤1.3×1.3mm;

　　4. 允许工况承压： 1.6Mpa;

　　5. 两端进出水口与下方排污口连接发兰均为1.6Mpa;

　　6. 每台装备1.6Mpa，0.25级精密压力表一只;

　　7. 壳体(1)分右进水口(A)和左进水口(B)两种形式与现场接管方向有关，选型或订货时务必确定(A)或(B)。
