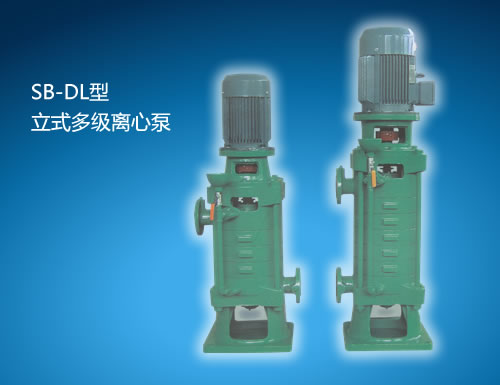

SB-DL型立式多级离心泵，是我公司自行研制开发的国家专利产品，主要适用于高层给水、消防、喷淋及管道水循环系统的补水等场合。输送工质为80°C以下的清水或物理、化学性质类似清水的液体。本专利产品在使用性质和场合基本与现有传统立式多级离心泵相同,但是在运行可靠性，使用寿命，可维修性等主要功能上发生了历史性的变革,充分提高了产品人性化水平和现实.其主要变化和特点如下:

　　◆1.现有产品的底部水润滑轴承是一个易损件.但看不见、摸不到，日常运行中无法进行检查其磨损等使用状况，只能靠听声音等经验来判断好与坏.到底什么时候会损坏等只能听天由命。若一旦听到异声, 就很可能里面其它零件也同坏了，所以相当被动。如果发现损坏需要维修更换,就必须把整个管道与逐级全部拆卸，2~3人恐一天拆、装干不完，实属劳命伤财。而本专利产品见图(一)，同样维修更换底部这水润滑轴承，无需.上述那样拆卸管道和泵，只需从下部松开4个螺钉后,另用已在的二只顶丝，顶下水润滑轴承座(2).立马就可更换或测量.检查这水润滑轴承(5)和轴承套(4)等，单员操作只需约30分钟。由于对(5)和(4)零件进行了特殊处理.所以不但更换维护极其方便，而且这易损件使用寿命更长，可靠性也提高了。因此可称为:现有传统立式多级泵的这个关键薄弱点从此一去不复返了。

　　◆2.现有老产品的泵轴都是45号碳钢，在其轴上又装了几种多个普通钢的轴套，二种易锈的零件相配在一起，等到检修拆卸时有的根本取不下来,另由于叶轮和导叶都是铸造件属相同金属.叶轮在导叶孔中高速运转，当上下轴承一旦有问题，叶轮与导叶孔必定相碰相摩.后果会导致这些水泵主要零件受损甚至造成恶性循环等。而本专利产品的泵轴全部采用3Cr13调质不锈钢，既不锈蚀也就容易拆卸，而且这属低合金钢经调质后其强度、刚度远优于原45号碳钢泵轴。又在导叶(10)与叶轮(8)旋转的口环孔中镶嵌了套(7)(9),使其成为叶轮运转时的支承，加上有水润滑，即使叶轮与支承相碰或摩擦，也会起保护作用，而不会损坏，即使上下轴承都有问题的一时间内也不至于损坏叶轮(8)与导叶(10)等主要零件等。以上这两个实际措施和新结构，彻底改变了现有老产品的不可靠性。若用在消防上这-可靠.安全性的提高就尤为重要。

　　◆3、现有老产品的水封大都是石棉盘根，使用时搞不好就漏水不止，有的虽然也改成了机械密封，但由于它在原盘根的位置上改制.在其各项结构.上没有相应改变措施，导致机械密封的动环和静环的端面摩擦平面周围得不到充分的水循环冷却，也虽改用了机械密封但使用寿命不长，- 旦漏水，反而不易更换。而本产品彻底解决了采用机械密封的问题，在其运转摩擦平面周围具有连续不断的冷却水源，使得同样的机械密封的使用寿命成倍延长.所以本产品可确保连续运行1.2万小时内滴水不漏.如果用在消防和喷淋上几乎可几十年不更换机械密封。

　　◆4. (A)本产品凡4-22KW以下的泵全部采用梅花型联轴器.梅花型弹性块为橡塑材料.耐磨又具有弹性，两端梅花型联轴器是由球铁或精密铸钢加工而成，同轴度好，传动效率高，使用可靠性好，寿命长。在更换上部轴承和机械密封时需吊下电机。(B)凡4-30KW以上的泵全部采用有上.中、下三节的柱销联轴器，需更换上部轴承和机械密封时不需吊下电机，只需取下中间联轴器就使电机与泵轴分开，即可自上而下分步拆卸去更换轴承或机械密封。(C)要取 下上部两只轴承只要松下轴承座(14)端面上的4只螺钉(15)后.然后用已拧在其上端面的两只螺钉.向下拧，直至顶拉出轴承座和轴承，然后更换轴承或加油脂等。若再要更换机械密封以同样方法松开机械密封座(24)上端面4只螺钉，再拧顶已在的2只顶丝使机械密封座拉出，然后就可分步拿出机械密封动、静环了，弹簧与机械密封外壳-般不需要取出或更换.而只需更换其动、静环。

　　◆5、本产品为了方便更换底部水润滑轴承等，虽然比现有老产品增加了泵底部检修高度，因新设计取消了老产品的原填料架这一高约200毫米的大部件等，所以同规格产品的总高度还比现有老

　　产品低.并重心更好。本产品安装时最好不用地脚螺栓.不用基础预留洞等，只要砌一-块正方形.高150~ 200毫米的平面水泥基础，其平面尺寸周边比产品地脚外形尺寸放出100~ 150毫米即可。在产品底脚四角分别垫入4块120 X 150X 18(厚)的橡胶减震垫,既方便，更平稳可靠。

　　◆6.本产品电机全部配用YE3 - B5- 4立式国标电机、绝缘等级为F级，- -切电机技术指标均高于普通Y系列电机，通用性强、噪声低、使用寿命长。本产品全部配用四极低速电机，其功率范围为: 1. 5~ 160KW。若需要换电机轴承时,只要按电机型号和功率查对就能找到所需轴承型号与规格.-般电机轴承均注入电机轴承专用油脂.用户自行加油时可参考注入二硫化钼类油脂。
